Расходомеры и уровнемеры S103N, S103P, S103S, S-100F, S-100H, S425/5/8/12, P-L, Meter, RPL, СВЧ RWL, CLT, CLS
Цена: по запросу
Назначение
Расходомеры и уровнемеры S103N, S103P, S103S, S-100F, S-100H, S425/5/8/12, P-L, Meter, RPL, СВЧ RWL, CLT, CLS предназначены для измерения потока с помощью ультразвукового датчика уровня.
Расходомеры и уровнемеры S103N, S103P, S103S, S-100F, S-100H, S425/5/8/12, P-L, Meter, RPL, СВЧ RWL, CLT, CLS предназначены для измерения расхода в открытом канале Вентури.
Расходомеры и уровнемеры S103N, S103P, S103S, S-100F, S-100H, S425/5/8/12, P-L, Meter, RPL, СВЧ RWL, CLT, CLS используются для производственного и лабораторного измерения гидростатического или гидродинамического давления ньютоновских жидкостей и деформации твёрдых тел.

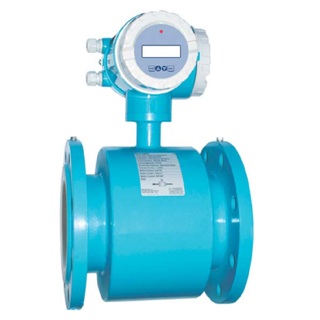

Расходомеры S103P
Магнитное поле электронного расходомера Seko S103P является программируемым прямоугольной волной с низкой частотой. Это увеличивает стабильность измерения расхода и низкое потребление.
Все обработки цифровые, высокое сопротивление, надежные измерения с высокой точностью, широким диапазоном измерений. Рабочее меню на английском языке.
- Возбуждение магнитного поля производится программируемыми прямоугольными импульсами низкой часто-ты. Это повышает стабильность работы и снижает энергопотребление.
- Используется 16-разрядный микропроцессор, что ускоряет обработку и повышает точность.
- Импульсный источник питания, пригодный для работы в широком диапазоне напряжений, соответствует тре-бованиям по электромагнитной совместимости и европейским нормам на излучение.
- Функция измерения в двух направлениях. Возможно отображение расхода в прямом и обратном направлени-ях.
- Благодаря трем внутренним счетчикам можно отобразить соответственно объем в прямом направлении, объем в обратном направлении и разность объемов в обоих направлениях.
- Дополнительно имеется возможность связи через интерфейс RS485 по протоколу MODBUS. HART (при сигнале 4 ÷ 20 мА).
- Многофункциональный интеллектуальный преобразователь сигнала датчика имеет функции самопроверки и самодиагностики.
- При отключении питания установки и значения счетчиков могут сохраняться в РППЗУ.
| Датчик | |
|---|---|
| Ду трубы | 10,15, 25, 32, 40, 50,65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 |
| Диапазон скоростей потока | 0 м/с ÷ 10 м/с |
| Материал трубы | Нержавеющая сталь AISI321 |
| Тип покрытия | Резина, PTFE |
| Материал электрода | Нержавеющая сталь AISI316TI, хастеллой В, хастеллой С, титан, тантал |
| Материал фланца | Углеродистая сталь UNI 2223, нержавеющая сталь AISI316 |
| Степень защиты | Компактное исполнение IP67; исполнение с поддержкой удаленной работы IP67/IP68 (только труба) |
| Преобразователь датчика с микропроцессорным управлением. Имеется два исполнения: компактное и для удаленной работы. | |
| Погрешность | ± 0,5 % измеряемой величины для скорости потока 0,5 ÷ 10 м/с |
| Повторяемость | 0,1 % измеряемой величины для погрешности ±0,5 % |
| Аналоговый выход | Токовый выход: 4 ÷ 20 мА; 0 ÷ 750 Ом |
| Частотный или им-пульсный выход | Частоту можно установить в диапазоне 1 ÷ 5000 Гц для измерения как в прямом, так и обратном направлениях Ширина импульса может быть до 25 мс. |
| Дисплей | Дисплей с четырьмя символами для отображения расхода и восемью для отображения объема. Дисплей отображаемый диапазон как для прямого, так и обратного направления. |
| Послед. выход (по заказу) | RS485 с оптической гальванической развязкой, протокол MODBUS |
| Успокоение | Регулируемое 0,1 ÷ 99 с |
| Значение отсечки расхода | Регулировка в диапазоне 0,0 ÷ 9,9 %. Значение отсечки расхода. Значения мгновенного расхода ниже величины уставки, а также выходы принудительно устанавливаются в ноль. |
Измерительная система внутренней установки.
- подсоединение к стальному технологическому оборудованию с помощью сварки
- пригодна для стационарных установок
- точность измерения ±1 %, что выше, чем у наружных измерителей
- максимальное давление не выше 20 бар
Ультразвуковой расходомер S-100F
состоит из портативного цифрового контроллера и двух накладных ультразвуковых преобразователей. Он предназначен для измерения скорости потока жидкости в закрытом трубопроводе.
Датчики бесконтактные, зажимного типа, которые обеспечивают преимущества:
- Не вступает в контакт с измеряемой жидкостью во время эксплуатации.
- легкая установка.
- Цифровые технологии DSP (Digital Signal Processing) исключают влияние на прибор возможных внешних факторов.
Размер трубы может варьироваться от 20 до 4000 мм (с использованием различных преобразователей), жидкость может быть:
- чистой (питьевой воды)
- химически агрессивной
- сточные воды
- вода в реках
Так как преобразователи применяются снаружи трубы, а не в контакте с жидкостью и не имеют движущихся частей, преобразователи не повреждаются при эксплуатации, от загрязнения или давления.
Все конфигурации и введенные пользователем значения сохраняются в EE PROM, который защищен паролем для предотвращения случайного изменения.
Передатчик оснащен часами для хранения даты, мер измерения и времени, работает от батареи. В случае отказа источника питания необходимо будет повторно установить время.
В случае неправильной установки счетчика, другие функции, не сбрасываются.
Преимущества
- высокая повторяемость
- хорошая точность
- пригодность для непроводящих, загрязненных и абразивных жидкостей
- скорость протекания жидкости: ± 0,01 м/с ÷ ± 12 м/с
- нет снижения напора от измерения
- двунаправленное измерение
- стоимость пункта измерения не зависит от ду трубы
Недостатки
- на точность измерения влияет жидкостная система + точность установки
- для точных измерений необходима калибровка (в рабочем состоянии)
| Размер измеряемой трубы | от 20 до 4000 мм DN |
|---|---|
| Материал труб | сталь, нержавеющая сталь, чугун, медь, ПВХ, алюминий, стеклопластик |
| Единицы измерения | метры, кубические метры, литры, футы, кубические футы, галлоны США, нефти баррелей, баррелей нефти США, имперских баррелей нефти США, миллионов галлонов. |
| Сумматор | 7-значный, для дифференциальных, прямого и обратного потока |
| Типы жидкости | Практически все жидкости, которые передают звуковые волны |
| Диапазон скоростей | ±32m/s |
| Линейность | 0,5% - Повторяемость: 0,2% - Общая точность: ± 1% |
| Время отклика | программируемый от 1 до 999 сек. |
| Дисплей | 2x2016 буквенно-цифровых символов |
| Клавиатура | 4 мембранные клавиши |
| Выводимые данные | Мгновенный расход, суммарный поток, другие |
| Сумматоры внутреннего объема | 7-значный счетчик, 7-значный счетчик прямого и обратного потока |
| Безопасность | Установки и изменения, защищенны паролем |
| Внутренний регистратор | Автоматическая память: общий поток последних 64 дней, 64 месяцев, 5 лет |
| Входы | До 5 4 ÷ 20 мА входов |
| Выход | 4 ÷ 20 м или 0 ÷ 20 мА |
| Программируемая выходная частота | 10 ÷ 9999HZ |
| Диапазон рабочих температур | -30 ÷ 80°C |
| Макс. Влажность | 85% RH без конденсата (40°C) Процесс датчика температуры: 0 ÷ 150°C |
| Датчик влажности | 98% RH без конденсата (40°C) |
| Соединение с компьютером | RS-232C, по запросу |
| Источник питания | 230 В / 24 В постоянного тока |
| Размеры / вес | 251 х 192 х 80 мм / 3,1 кг |
Электромагнитные расходомеры используются для измерения расхода проводящих жидкостей и сточных вод. Измерение не зависит от плотности, вязкости, температуры и давления жидкости. Проводимость жидкости должна быть больше, чем 5 мкСм/см.
-
Материал Фланцев UNI 2223 из углеродистой или нержавеющей стали AISI316
-
Покрытие: резина, PTFE
-
Диаметр трубы от 15 до 1600 мм
-
Проводимость жидкости: свыше 5 мкСм/см
Серия S103 S включает датчики, специально предназначенные для использования в пищевой промышленности. Они изготовлены из материалов, одобренных FDA, и совместимы с температурами и продуктами, используемыми в промышленности для очистки и дезинфекции. Кроме того, они оснащены доп. оборудованием, используемым в секторе производства продуктов питания.
S103 S будет измерять расход электропроводящих жидкостей с температурой выше 140°C. Датчики S103 S изготавливаются с диаметрами в диапазоне от DN 25 до DN 100 и оснащены защитой класса IP68 для постоянного погружения в воду на глубину до 1,5 м.
- Трехзажимное соединение DN11851 из нержавеющей стали Aisi 304
- Электроды из сплава Hastelloy C
- Покрытие: PTFE
- Диаметр от DN25 до DN100 мм
- Класс давления: от PN10 до PN40
- Проводимость жидкости: свыше 5 мкСм/см
Портативный ультразвуковой расходомер S-100H с наружной установкой расходомера.
- возможна также установка на внутренних ремонтных трубах
- пригодна для мобильных применений, если батарея обеспечивает работу >5 часов
- как для чистых жидкостей, так и содержащих взвесь (<10 г/л; <o 1 мм)
- точность измерения ±1,5%
- нет ограничения по давлению
Ультразвуковой расходомер S-100H
состоит из портативного цифрового контроллера и двух накладных ультразвуковых преобразователей. Он предназначен для измерения скорости потока жидкости в закрытом трубопроводе.
Датчики бесконтактные, зажимного типа, которые обеспечивают преимущества:
- Не вступает в контакт с измеряемой жидкостью во время эксплуатации.
- легкая установка.
- Цифровые технологии DSP (Digital Signal Processing) исключают влияние на прибор возможных внешних факторов.
Размер трубы может варьироваться от 20 до 4000 мм (с использованием различных преобразователей), жидкость может быть:
- чистой (питьевой воды)
- химически агрессивной
- сточные воды
- вода в реках
Так как преобразователи применяются снаружи трубы, а не в контакте с жидкостью и не имеют движущихся частей, преобразователи не повреждаются при эксплуатации, от загрязнения или давления.
Все конфигурации и введенные пользователем значения сохраняются в EE PROM, который защищен паролем для предотвращения случайного изменения.
Передатчик оснащен часами для хранения даты, мер измерения и времени, работает от батареи. В случае отказа источника питания необходимо будет повторно установить время.
В случае неправильной установки счетчика, другие функции, не сбрасываются.
Преимущества
- высокая повторяемость
- хорошая точность
- пригодность для непроводящих, загрязненных и абразивных жидкостей
- скорость протекания жидкости: ± 0,01 м/с ÷ ± 12 м/с
- нет снижения напора от измерения
- двунаправленное измерение
- стоимость пункта измерения не зависит от ду трубы
Недостатки
- на точность измерения влияет жидкостная система + точность установки
- для точных измерений необходима калибровка (в рабочем состоянии)
| Размер измеряемой трубы | от 20 до 4000 мм DN |
|---|---|
| Материал труб | сталь, нержавеющая сталь, чугун, медь, ПВХ, алюминий, стеклопластик |
| Единицы измерения | метры, кубические метры, литры, футы, кубические футы, галлоны США, нефти баррелей, баррелей нефти США, имперских баррелей нефти США, миллионов галлонов. |
| Сумматор | 7-значный, для дифференциальных, прямого и обратного потока |
| Типы жидкости | Практически все жидкости, которые передают звуковые волны |
| Диапазон скоростей | ±32m/s |
| Линейность | 0,5% - Повторяемость: 0,2% - Общая точность: ± 1% |
| Время отклика | программируемый от 1 до 999 сек. |
| Дисплей | 4 цифры, 16 алфавитно-цифровых символов. Отображает расход, счетчик, режим работы |
| Клавиатура | 16 +2 мембранных клавиш |
| Выводимые данные | Мгновенный расход, суммарный поток, другие |
| Сумматоры внутреннего объема | 7-значный счетчик, 7-значный счетчик прямого и обратного потока |
| Безопасность | Установки и изменения, защищенны паролем |
| Внутренний регистратор | Емкость 2000 записей |
| Соединение с компьютером | RS-232C, по запросу |
| Источник питания | Внешний блок питания 100 ± 253Vac или 3 ААА Ni-MH аккумуляторы, в полностью заряженном состоянии время работы 10 часов |
| Размеры / вес | 460 х 400 х 110 мм / 4,5 кг |
Датчики-преобразователи RPL используются для непрерывного бесконтактного измерения уровня. Зондирующие импульсы излучаются антенной, отраженный импульс называется "временем пролета". Время пролета прямо пропорционально расстоянию до поверхности конструкции и, будучи обработано электронной схемой RPL, дает измеренное значение уровня. С помощью матричного дисплея можно ввести все данные, необходимые для измерения уровня, а также вывести и распознать ложные эхо-сигналы. Имеется программное обеспечение и конвертор COMWAY для конфигурирования и работы с прибором по протоколу HART через ПК.
Диапазон 6 ггц (диапазон c):
- RPL51 30 м (Локационный датчик уровня с резьбовым креплением)
- RPL52 30 м (Локационный датчик уровня с фланцевым креплением)
- RPL53 30 м (Локационный датчик уровня с фланцевым креплением и излуча-тельным конусом)
- RPL54 70 м (Локационный датчик уровня с фланцевым креплением и излучательным конусом)
Диапазон 26 ггц (диапазон k):
- RPL55 10 м (Локационный датчик уровня с резьбовым креплением)
- RPL56 30 м (Локационный датчик уровня с резьбовым креплением и излучающим конусом)
- RPL57 70 м (Локационный датчик уровня с резьбовым креплением и излучающим конусом)
Преимущества
- работают с жидкостями и твердыми материалами
- калибровка с помощью съемного модуля vl601
- нет контакта с материалом
- хорошая точность
Недостатки
- воздействие значительных изменений температуры
- воздействие на измерение пены и паров
- Непрерывное бесконтактное измерение уровня твердых веществ, жидкостей, пульп и суспензий
- На измерение не влияют физические изменения продуктов, колебания температуры, наличие взвесей или паров
- Простое конфигурирование на месте через меню на матричном дисплее (встроенном)
- Простая калибровка на месте, для которой не нужна работа с продуктом. Установка при пустой и полной дальности с помощью матричного дисплея
- Двухпроводная система
- Визуализация измерения уровня и кривой эхо-сигнала на матричном дисплее.
| Тип | Локационный датчик уровня | Локационный датчик уровня | Локационный датчик уровня | Локационный датчик уровня | Локационный датчик уровня Резьбовое крепление | Локационный датчик уровня | Локационный датчик уровня |
|---|---|---|---|---|---|---|---|
| Применения | Очень агрессивные жидкости в затрудненных производственных условиях | Очень агрессивные жидкости при известных ограничениях температуры и давления | Для сохранения данных и применении в технологии 8 тяжелых условиях | Очень агрессивные жидкости в простых производственных условиях | Очень афесс ивные жидкости где ограничениях температуры и давления 8 ходе производственного процесса не достигают высоких значений | Измерение уровня в резервуарах, где технологические условия достигают чрезвычайных значений | |
| Диапазон | 30м | 70 м | 70 м | 30 г.- | 70 М | ||
| Погрешность | ± 10 мм | ±20 мм | ± 5 мм | ±3мм | ± 15 мм | ||
| Технологическое подключение | G1 ½ A PVDF 1 ½ NPT PVDF |
Фланец AISI 316L DN50 PN16 DN80 PN16 DN100 PN16 DN150 PN16 |
Фланец AISI 316L DN50 PN16 DN80 PN16 DN100 PN16 DN150 PN16 DN200 PN16 DN250 PN16 |
Фланец AISI 316L DN150 PN16 DN200 PN16 DN250 PN16 |
G 1" ½ A | G 1" ½ A 1"½ NPT |
Фланец AISI 316L G 1" ½ A 1"½ NPT |
| Материал антенны | Полипропилен PTFE | PTFE | AISI316L PTFE | AISI 316L PTFE | PTFE | AISI 316L PTFE | AISI 316L PTFE |
| Температура | -40...+120 °C -40...+150 °C |
-40...+150 °C | -40… +200 °C | -40...+130 °С | -40…+200 °C | ||
| Давление | -1… 3 bar | -1…16 bar | -1…40 bar | -1… 3 bar | -1…40 bar | -1…16 bar | |
| Частотный диапазон | 6 ГГц | 26 ГГц | |||||
| Сигнальный выход | 2/4 провода - 4+20 мА - HART | ||||||
| Корпус | полибутилентерефталат | ||||||
| Класс защиты | IP65 | ||||||
Преимущества
- измерения в жидких и твердых материалах
- пригодны для проводящих и непроводящих жидкостей
- пригодны для работы при высоком давлении и высокой температуре
- прочный корпус
- хорошая точность
Недостатки
- калибровка измерительного диапазона при полном/пустом резервуаре
- на измерение воздействуют изменения диэлектрической постоянной среды и проводимости среды
| CLT4 | CLT5 | CLT7 | CLT8 |
|---|---|---|---|
|
Емкостный стержневой зонд для измерения уровня
|
Емкостный двойной стержневой зонд для измерения уровня
|
Емкостный тросовый зонд для измерения уровня гранулированных и сыпучих материалов
|
Емкостный тросовый зонд для отдельного измерения уровня пищевых продуктов и химических фармацевтических материалов
|
| CLS2 | CLS4 | CLS7 | CLS8 | CLS9 |
|---|---|---|---|---|
|
Емкостный стержневой зонд для контроля уровня
|
Емкостный стержневой зонд для контроля уровня
|
Емкостный тросовый зонд для измерения уровня гранулированных материалов
|
Емкостный стержневой зонд для контроля уровня пищевых продуктов и химических фармацевтических материалов
|
Емкостный стержневой зонд для контроля уровня кислот и других химических веществ
|
